Solid & Flat Spray Nozzles(일직선 및 부채꼴 스프레이 노즐)

특징: 내부에 부품이 없는 구조로 이물질에 대한 막힘을 최소화.; 부채꼴(Flat) 스프레이 패턴의 균일한 분포.; 0°~110° 스프레이 각도 범위와 높은 충격력.; 일반적으로 세척용으로 많이 사용.

적용: 세척 /린스, 냉각, 집진, 화재 방지, 방역, 살수, 가스세정 외 기타

표준 사양: 규격 : 1/8" ~ 1" (PT 또는 NPT) (1-1/4” 이상 주문 제작); 사용압력 : 0.4 ~ 35 ㎏/㎠; 스프레이각도 : 0° ~110°

재질: 스테인리스 303, 316/316L, 황동, PVC, 기타 주문 소재

VS (MEG)
VV (MEG)
VH / VR

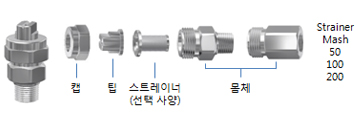

VTT-TP : 수나사 / VT-TP : 암나사 (1/4”~3/8”)

Flat Nozzles
노즐 형태	파이프 나사 규격 (PT/NPT)	L(mm)	HEX.(mm)	D(mm)
VS VV VH VR	1/8	22	14
	1/4	25	14
	3/8	32	17
	1/2	38	22	22
	3/4	51	27	28
	1	64		35
VTT	1/4	48	19
VTT	3/8	48	19

*. 모양과 치수는 노즐 사양 및 소재에 따라 변경될 수 있다.

VS
VV / VH
VR
VTT-TP

표준 데이터

Flat Nozzles 표준 데이터
파이프 나사 규격(PT/NPT)						스프레이각도 (°) (압력 3㎏/㎠ )									노즐 번호		오리피스 직경 mm	"K" (팩터)	압력에 따른 유량 (ℓ/min)
1/8	1/4	3/8	1/2	3/4	1	0	15	25	40	50	65	80	95	110	노즐 번호		오리피스 직경 mm	"K" (팩터)	0.5 ㎏/㎠	1 ㎏/㎠	1.5 ㎏/㎠	2 ㎏/㎠	3 ㎏/㎠	5 ㎏/㎠	7 ㎏/㎠	10 ㎏/㎠	20 ㎏/㎠	35 ㎏/㎠
●											●	●	●	●	0007	(0017)	0.28	0.039	-	-	0.049	0.057	0.07	0.090	0.11	0.13	0.18	0.24
●											●	●	●	●	001	(0025)	0.33	0.058	-	-	0.071	0.08	0.1	0.13	0.15	0.18	0.26	0.34
●											●	●	●	●	0015	(0033)	0.38	0.09	-	0.09	0.11	0.12	0.15	0.19	0.23	0.27	0.39	0.51
●											●	●	●	●	002	(0050)	0.46	0.12	0.08	0.12	0.14	0.16	0.2	0.26	0.31	0.37	0.52	0.68
●	●										●	●	●	●	003	(0067)	0.5	0.17	0.12	0.17	0.21	0.24	0.3	0.39	0.46	0.55	0.77	1.02
●	●						●	●	●	●	●	●	●	●	004	(01)	0.7	0.23	0.16	0.23	0.28	0.33	0.4	0.52	0.61	0.73	1.0	1.4
●	●						●	●	●	●	●	●	●	●	008	(02)	0.89	0.46	0.33	0.46	0.57	0.65	0.8	1.0	1.2	1.5	2.1	2.7
●	●					●	●	●	●	●	●	●	●	●	012	(03)	1.1	0.69	0.49	0.69	0.85	0.98	1.2	1.5	1.8	2.2	3.1	4.1
●	●					●	●	●	●	●	●	●	●	●	016	(04)	1.3	0.92	0.65	0.92	1.1	1.3	1.6	2.1	2.4	2.9	4.1	5.5
●	●					●	●	●	●	●	●	●	●	●	02	(05)	1.4	1.2	0.82	1.2	1.4	1.6	2.0	2.6	3.1	3.7	5.2	6.8
●	●					●	●	●	●	●	●	●	●	●	024	(06)	1.5	1.4	1.0	1.4	1.7	2.0	2.4	3.1	3.7	4.4	6.2	8.2
●	●					●	●	●	●	●	●	●	●	●	028	(07)	1.7	1.6	1.1	1.6	2.0	2.3	2.8	3.6	4.3	5.1	7.2	9.6
●	●					●	●	●	●	●	●	●	●	●	032	(08)	1.8	1.8	1.3	1.8	2.3	2.6	3.2	4.1	4.9	5.8	8.3	10.9
●	●					●	●	●	●	●	●	●	●	●	036	(09)	1.9	2.1	1.5	2.1	2.5	2.9	3.6	4.6	5.5	6.6	9.3	12.3
●	●	●				●	●	●	●	●	●	●	●	●	04	(10)	2	2.3	1.6	2.3	2.8	3.3	4	5.2	6.1	7.3	10.3	13.7
●	●	●	●			●	●	●	●	●	●	●	●	●	06	(15)	2.4	3.5	2.4	3.5	4.2	4.9	6	7.7	9.2	11.0	15.5	20
●	●	●	●			●	●	●	●	●	●	●	●	●	08	(20)	2.8	4.6	3.3	4.6	5.7	6.5	8	10.3	12.2	14.6	21	27
	●	●	●			●	●	●	●	●	●	●	●	●	12	(30)	3.4	6.9	4.9	6.9	8.5	9.8	12	15.5	18.3	22	31	41
	●	●	●			●	●	●	●	●	●	●	●		16	(40)	3.9	9.2	6.5	9.2	11.3	13.1	16	21	24	29	41	55
	●	●	●			●	●	●	●	●	●	●	●		20	(50)	4.4	11.5	8.2	11.5	14.1	16.3	20	26	31	37	52	68
	●	●	●			●	●	●	●	●	●	●	●		24	(60)	4.8	13.9	9.8	13.9	17.0	19.6	24	31	37	44	62	82
	●	●	●			●	●	●	●	●	●	●	●		28	(70)	5.2	16.2	11.4	16.2	19.8	23	28	36	43	51	72	96
		●	●			●	●	●	●	●	●	●	●		32	(80)	5.5	18.5	13.1	18.5	23	26	32	41	49	58	83	109
		●	●			●	●	●	●	●	●	●	●		40	(100)	6.2	23	16.3	23	28	33	40	52	61	73	103	137
		●	●			●	●	●	●	●	●	●	●		43	(110)	6.5	25	17.6	25	30	35	43	56	66	79	111	147
		●	●			●	●	●	●	●	●	●	●		47	(120)	6.7	27	19	27	33	38	47	61	72	86	121	161
		●	●			●	●	●	●	●	●	●	●		53	(135)	7.2	31	22	31	37	43	53	68	81	97	137	181
		●	●	●		●	●	●	●	●	●	●	●		59	(150)	7.5	34	24	34	42	48	59	76	90	108	152	202
			●	●		●	●	●	●	●	●	●	●		80	(200)	8.7	46	33	46	57	65	80	103	122	146	207	273
				●		●	●	●	●	●	●	●	●		100	(250)	9.7	58	41	58	71	82	100	129	153	183	258	342
				●	●	●	●	●	●	●	●	●	●		158	(400)	12	91	65	91	112	129	158	204	241	288	408	540
					●	●	●	●	●	●	●	●	●		200	(500)	13.4	115	82	115	141	163	200	258	306	365	516	683
					●	●	●	●	●	●	●	●	●		296	(750)	16.4	171	121	171	209	242	296	382	452	540	764	1011
					●	●	●	●	●	●	●	●	●		395	(1000)	19	228	161	228	279	323	395	510	603	721	1020	1349

*. 압력에 따른 유량계산 : 유량Q₁ (ℓ/min) = K x √압력P₁ 또는 유량Q₂= √(압력P₂ / 압력P₁) x 유량Q₁
