이류체 미세분무노즐
외부 혼합 부채꼴
이류체 미세분무노즐
노즐 어셈블리
내부 혼합 원형
내부 혼합 광각 원형
내부 혼합 부채꼴
외부 혼합 부채꼴
사이폰노즐/원형,부채꼴
External Mix. Air Atomizing Nozzles / Flat(외부 혼합 이류체 미세 스프레이 노즐 / 부채꼴 스프레이)
특징
부채꼴 형태의 미세 스프레이 분포 및 비교적 작은 각도에서 큰 각도 형성
액체 및 기체가 외부에서 충돌 혼합되어 미립화 되는 방식
액체 및 기체의 압력 편차에 의해 역류 염려가 없다
에어 캡 및 액체 캡은 다양한 셋업 번호를 가지며 유량의 선택에 따라 호환이 가능하다
에어 캡 펜 에어 오리피스 각도에 따라 스프레이 각도도 달라 진다
액체의 일정한 압력하에서 기체의 압력이 증가하여도 액체 유량을 비교적 일정하게 제어 할 수 있다.

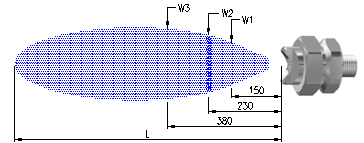

부채꼴 스프레이 (외부 혼합형)
부채꼴 스프레이 (외부 혼합형)
액체 유량 범위
2.0~280 ℓ/hr
액체 압력 범위
0.2~3 ㎏/㎠
공기 압력 범위
0.2~7 ㎏/㎠
스프레이 각도
30~90°
스프레이 각도 유지거리
150~400 mm
최대 분사 거리
1~6 m
표준 데이터
표준 데이터
스프레이
셋업
(Setup)
번호
액체유량(ℓ/hr) 및 공기 용량 (ℓ/min)
스프레이 거리 및 분포 범위 치수
(액체압력) 0.2 ㎏/㎠
(액체압력) 0.3 ㎏/㎠
(액체압력) 0.7 ㎏/㎠
(액체압력) 1.5 ㎏/㎠
(액체압력) 3 ㎏/㎠
공기
압력
(㎏/㎠)
액체
압력
(㎏/㎠)
WI
(cm)
W2
(cm)
W3
(cm)
L
(m)
에어
압력
㎏/㎠
액체
유량
ℓ/hr
에어
유량
ℓ/min
에어
압력
㎏/㎠
액체
유량
ℓ/hr
에어
유량
ℓ/min
에어
압력
㎏/㎠
액체
유량
ℓ/hr
에어
유량
ℓ/min
에어
압력
㎏/㎠
액체
유량
ℓ/hr
에어
유량
ℓ/min
에어
압력
㎏/㎠
액체
유량
ℓ/hr
에어
유량
ℓ/min
SU
0407V
0.20
2.8
25.2
3.5
3.5
26.3
0.70
5.3
31.2
1.4
7.8
45.3
2.8
11.0
73.6
0.20
0.20
9.0
15.0
23
0.90
0.35
2.8
26.3
0.70
3.5
31.2
1.05
5.3
39.6
1.75
7.8
53.8
3.5
11.0
85
1.05
0.20
9.0
15.0
23
1.2
0.70
2.8
31.2
1.05
3.5
39.6
1.4
5.3
45.3
2.1
7.8
59.5
4.2
11.0
102
1.4
0.35
10.0
15.0
23
1.2
1.05
2.8
39.6
1.4
3.5
45.3
1.75
5.3
53.8
2.8
7.8
73.6
4.9
11.0
119
1.4
1.4
11.5
18.0
25
1.5
1.4
2.8
45.3
1.75
3.5
53.8
2.1
5.3
59.4
3.5
7.8
85
5.3
11.0
127.5
1.75
0.70
11.5
15.0
24
1.5
1.75
2.8
53.8
2.1
3.5
59.4
2.8
5.3
73.6
4.2
7.8
102
5.6
11.0
139
2.8
1.4
13.0
18.0
28
1.8
2.1
2.8
59.4
2.8
3.5
73.6
3.5
5.3
85
5.6
7.8
139
6.3
11.0
159
4.9
2.8
15.0
18.0
24
2.4
SU
0507V
0.4
4.5
26.3
0.7
5.5
31.2
1.05
8.3
39.6
1.75
12.2
53.8
3.15
16.6
82
0.35
0.20
7.5
14.0
22
1
0.70
4.5
31.2
1.05
5.5
39.6
1.4
8.3
45.3
2.1
12.2
59.4
3.5
16.6
85
1.4
0.20
9.0
15.0
22
1.7
1.05
4.5
39.6
1.4
5.5
45.3
1.75
8.3
53.8
2.8
12.2
73.6
4.2
16.6
102
1.75
0.35
10.0
16.5
23
1.8
1.4
4.5
45.3
1.75
5.5
53.8
2.1
8.3
59.4
3.5
12.2
85
4.9
16.6
119
1.75
1.4
13.0
19.0
29
2.1
1.8
4.5
53.8
2.1
5.5
59.4
2.8
8.3
73.6
4.2
12.2
102
5.25
16.6
127
2.1
0.70
13.0
18.0
25
1.8
2.1
4.5
59.4
2.8
5.5
73.6
3.5
8.3
85
4.9
12.2
119
6.3
16.6
159
3.5
1.4
13.0
22
30
2.4
2.80
4.5
73.6
3.5
5.5
85
4.2
8.3
102
6.3
12.2
159
6.7
16.6
164
5.3
2.8
15.0
19.0
25
3.0
SU
0707V
0.70
8.5
31.2
1.05
10.4
39.6
1.4
15.9
45.3
2.5
23
68
3.5
33
85
0.70
0.20
13.0
16.5
25
1.2
1.05
8.5
39.6
1.4
10.4
45.3
1.75
15.9
53.8
2.8
23
73.6
4.2
33
102
1.75
0.20
13.0
16.5
25
1.8
1.4
8.5
45.3
1.75
10.4
53.8
2.1
15.9
59.4
3.5
23
85
4.9
33
119
2.1
0.35
13.0
18.0
24
1.8
1.75
8.5
53.8
2.1
10.4
59.4
2.8
15.9
73.6
4.2
23
102
5.3
33
127
2.5
1.4
14.0
20
32
1.8
2.1
8.5
59.4
2.8
10.4
73.6
3.5
15.9
85.0
4.9
23
119
5.6
33
139
2.8
0.70
14.0
19.0
30
2.3
2.8
8.5
73.6
3.5
10.4
85
4.2
15.9
102
5.6
23
139
6.3
33
159
4.2
1.4
14.0
20
36
3.0
3.5
8.5
85
4.2
10.4
102
4.9
15.9
119
6.3
23
159
7.0
33
176
5.3
2.8
16.5
20
30
4.0
SU
0914V
0.70
13.4
85
1.0
16.4
102
1.4
25
116
2.5
37
178
3.2
52
212
0.70
0.20
13.0
19.0
25
1.7
1.0
13.4
102
1.4
16.4
116
1.8
25
139
2.8
37
195
3.5
52
232
1.8
0.20
13.0
19.0
25
2.7
1.4
13.4
116
1.8
16.4
139
2.1
25
156
3.5
37
227
3.9
52
255
2.1
0.35
15.0
19.0
28
3.0
1.8
13.4
139
2.1
16.4
156
2.5
25
178
4.2
37
266
4.2
52
275
2.5
0.70
15.0
22
28
3.5
2.1
13.4
156
2.8
16.4
195
2.8
25
195
4.9
37
312
4.9
52
314
2.5
1.4
16.5
23
36
3.7
2.8
13.4
195
3.5
16.4
227
3.5
25
227
5.6
37
360
5.6
52
360
4.2
1.4
16.5
23
37
4.3
3.5
13.4
227
4.2
16.4
266
4.2
25
266
6.3
37
411
6.3
52
411
4.9
2.8
16.5
22
32
4.9
SU
1014V
0.70
17.6
85
1.4
22
116
1.8
33
139
2.8
48
195
3.5
68
232
0.70
0.35
15.0
19.0
27
2.1
1.0
17.6
102
1.8
22
139
2.1
33
156
3.2
48
212
4.2
68
275
1.8
0.70
15.0
19.0
27
3.0
1.4
17.6
116
2.1
22
156
2.5
33
178
3.5
48
227
4.9
68
314
2.5
1.4
15.0
22
33
3.4
1.8
17.6
139
2.5
22
178
2.8
33
195
4.2
48
266
5.3
68
340
2.8
1.4
15.0
22
36
3.8
2.1
17.6
156
2.8
22
195
3.5
33
227
4.9
48
312
5.6
68
360
2.8
1.4
16.5
25
37
4.0
2.8
17.6
195
3.5
22
227
4.2
33
266
5.6
48
360
6.3
68
411
4.2
2.1
16.5
25
37
4.9
3.5
17.6
227
4.2
22
266
4.9
33
312
6.3
48
411
6.6
68
428
5.3
2.8
18.0
23
36
5.8
SU
1514V
1.0
36
102
1.8
45
139
2.5
68
178
3.2
100
212
3.9
141
255
1.0
0.20
15.0
20
25
2.7
1.4
36
116
2.1
45
156
2.8
68
195
3.5
100
227
4.2
141
275
2.1
0.20
15.0
22
29
3.0
1.8
36
139
2.5
45
178
3.2
68
212
3.9
100
246
4.6
141
297
2.8
0.35
18.0
24
36
3.5
2.1
36
156
2.8
45
195
3.5
68
227
4.2
100
266
4.9
141
314
3.2
1.4
20
28
39
3.7
2.5
36
178
3.2
45
212
4.2
68
266
4.9
100
312
5.6
141
360
3.5
0.70
19.0
27
38
4.0
2.5
36
195
3.5
45
227
4.9
68
312
5.6
100
360
6.3
141
411
4.2
1.4
20
28
39
4.3
3.5
36
227
4.2
45
266
5.6
68
360
6.3
100
411
7.0
141
453
5.6
2.8
18.0
24
38
5.9
SUO
2020V
2.1
64
260
2.8
78
330
3.9
119
410
4.9
175
520
-
-
-
2.1
0.20
17.0
24
34
3.5
2.5
64
300
3.2
78
355
4.2
119
445
5.3
175
565
-
-
-
3.2
0.20
18.0
24
36
4.3
2.8
64
330
3.5
78
380
4.6
119
480
5.6
175
600
-
-
-
3.9
0.30
18.0
25
36
4.9
3.2
64
355
3.9
78
410
4.9
119
520
6.0
175
640
-
-
-
4.9
0.70
18.0
25
36
5.5
3.5
64
380
4.2
78
445
5.3
119
565
6.3
175
685
-
-
-
4.9
1.5
20
25
38
5.5
