산업별 특화 노즐

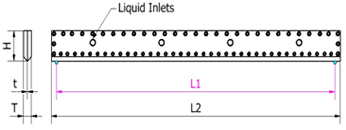

Liquid & Air Slit Laminar Nozzles(액체 및 공기 슬릿 라미나 노즐)

특징: 얇은 필름 형태(층류)의 균일한 스프레이 분포로 제품에 대한 피해 최소화.; 슬릿 길이 방향으로 균일한 스프레이 분포로 정밀한 세정; 얇은 필름 형태의 스프레이로 화학물질과 물의 비용 절감; 대형 평면 패널의 에칭에 적합.; 상대적으로 적은 물과 압축 공기로 높은 스프레이 공정 효과 제공.

적용: 전자부품의 인쇄 회로 기판(PCB); 액정 디스프레이(LCD), 컬러 필터 기판등
•세정(Cleaning)
•현상(Developing)
•에칭(Etching)
•블로워 오프 건조 (Blow-Off Drying)

표준사양: 슬릿 길이(Slit Length) : 200~2000mm; 슬릿 폭 (Slit Width) : 0.1~1.6mm; 사용압력 (Pressure) : 0.1~3Kg/Cm2

재질: 스테인리스 304, 316 , PVC, CPVC

90° Lance

WATER 표준 데이터

WATER 표준 데이터
형 태	슬릿 길이 (L1)	슬릿 폭 (t)	Water 유량 (ℓ/min)
형 태	슬릿 길이 (L1)	슬릿 폭 (t)	0.1 Kg/Cm2	0.2 Kg/Cm2	0.3 Kg/Cm2	0.4 Kg/Cm2	0.5 Kg/Cm2	0.6 Kg/Cm2	0.7 Kg/Cm2	0.8 Kg/Cm2
ISN-SLL	300	0.1	4.7	6.9	8.7	10.2	11.6	12.8	14.0	15.1
	600		9.4	13.9	17.4	20.4	23.2	25.6	28.0	30.1
	900		14.1	20.8	26.1	30.6	34.7	38.5	41.9	45.2
	1000		15.7	23.1	29.0	34.1	38.7	42.8	46.7	50.3
	1200		18.8	27.7	34.8	40.9	46.3	51.3	55.9	60.2
	300	0.2	9.4	13.9	17.4	20.4	23.2	25.6	28.0	30.1
	600		18.8	27.7	34.8	40.9	46.3	51.3	55.9	60.2
	900		28.2	41.6	52.2	61.3	69.5	76.9	83.9	90.4
	1000		31.3	46.1	57.9	68.0	77.1	85.4	93.1	100.3
	1200		37.6	55.4	69.6	81.7	92.6	102.6	111.8	120.5
	300	0.3	14.1	20.8	26.1	30.6	34.7	38.5	41.9	45.2
	600		28.2	41.6	52.2	61.3	69.5	76.9	83.9	90.4
	900		42.3	62.4	78.3	91.9	104.2	115.4	125.8	135.5
	1000		47.0	69.3	87.0	102.2	115.8	128.2	139.8	150.6
	1200		56.4	83.1	104.3	122.6	138.9	153.8	167.7	180.7

AIR 표준 데이터

AIR 표준 데이터
형 태	슬릿 길이 (L1)	슬릿 폭 (t)	Air 유량 (ℓ/min)
형 태	슬릿 길이 (L1)	슬릿 폭 (t)	0.1 Kg/Cm2	0.2 Kg/Cm2	0.3 Kg/Cm2	0.4 Kg/Cm2	0.5 Kg/Cm2	0.6 Kg/Cm2	0.7 Kg/Cm2	0.8 Kg/Cm2
ISN-SLA	300	0.1	118	201	267	323	372	417	459	498
	500		197	335	446	539	621	694	765	830
	600		237	402	535	646	745	833	918	996
	800		315	536	713	862	993	1110	1224	1328
	1000		394	670	891	1080	1240	1390	1530	1660
	1200		473	804	1070	1290	1490	1670	1840	1990

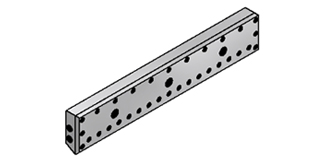

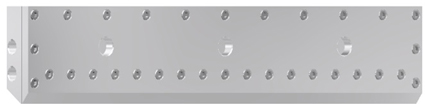

Air Mist Slit Laminar Nozzles(이류체 안개 분무 슬릿 라미나 노즐)

특징: 이류체 (액체+공기) 슬릿 노즐은 높은 충격력으로 완벽한 세척을 보장.; 슬릿 길이 방향으로 균일한 스프레이 분포로 정밀한 세정.

적용: 유리기판 (액정 디스프레이 등) 세정; 강판 냉각; 제지 가습

표준사양: 슬릿 길이(Slit Length) : 200~1200mm; 슬릿 폭(Slit Width) : 0.05~0.1mm; 사용압력 (Pressure) : 0.5~5Kg/Cm2

재질: 스테인리스 304, 316, PVC

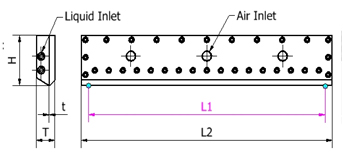

Air Mist Slit Laminar Nozzles
슬릿(Slit) 길이 (L1)	전체 길이 (L2)	슬릿(Slit) 폭 (t)	주입 연결 규격 (개수)	전체두께 (T)	전체높이 (H)
200~1200	Slit길이 + 30	0.05~0.1	3/8" ~1/2" (2~5)	32	60 70 80
