Dovetail , Casterjet , Descaling Spray Nozzles(도브테일,캐스터젯,디스캘링 스프레이 노즐)

특징: 스프레이 팁 교환이 쉽다.; 스프레이 각도를 빠르고 일정하게 쉽게 정렬 조립 할 수 있다.; 여러 개의 노즐을 헤더에 일정 간격으로 설치하여 스프레이 패턴을 5° 또는 15° 중첩하여 사용하는데 유용하다.

적용: 냉각, 담금질 (압연공장, 철강 판 등); 세척, 린스 ( 필터, 강판, 스크린메쉬 등); 액체분산 (오일, 윤활유, 에칭 용액 등)

재질: 스테인리스 303, 316/316L, 황동

도브테일(Dovetail)
DOV

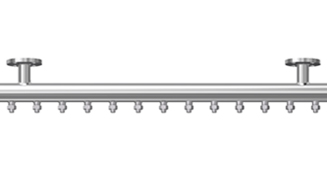

Dovetail Spray Header

표준 데이터

표준 데이터
파이프 규격				스프레이각도 (°) (압력 3㎏/㎠)						노즐 번호	오리피스 직경mm	"K" (팩터)	압력에 따른 유량 (ℓ/min)
1/4	3/8	1/2	3/4	20	30	45	60	90	120	노즐 번호	오리피스 직경mm	"K" (팩터)	0.5 ㎏/㎠	1 ㎏/㎠	1.5 ㎏/㎠	2 ㎏/㎠	3 ㎏/㎠	5 ㎏/㎠	7 ㎏/㎠	10 ㎏/㎠	12 ㎏/㎠	15 ㎏/㎠
●	●	●		●	●	●	●	●	●	02(05)	1.4	1.2	0.82	1.2	1.4	1.6	2.0	2.6	3.1	3.7	4.0	4.5
●	●	●		●	●	●	●	●	●	024(06)	1.5	1.4	1.0	1.4	1.7	2.0	2.4	3.1	3.7	4.4	4.8	5.4
●	●	●		●	●	●	●	●	●	028(07)	1.7	1.6	1.1	1.6	2.0	2.3	2.8	3.6	4.3	5.1	5.6	6.3
●	●	●		●	●	●	●	●	●	032(08)	1.8	1.8	1.3	1.8	2.3	2.6	3.2	4.1	4.9	5.8	6.4	7.2
●	●	●		●	●	●	●	●	●	036(09)	1.9	2.1	1.5	2.1	2.5	2.9	3.6	4.6	5.5	6.6	7.2	8.0
●	●	●		●	●	●	●	●	●	4 (10)	2	2.3	1.6	2.3	2.8	3.3	4	5.2	6.1	7.3	8.0	8.9
●	●	●		●	●	●	●	●	●	6 (15)	2.4	3.5	2.4	3.5	4.2	4.9	6	7.7	9.2	11.0	12.0	13.4
●	●	●		●	●	●	●	●	●	8 (20)	2.8	4.6	3.3	4.6	5.7	6.5	8	10.3	12.2	14.6	16.0	17.9
●	●	●		●	●	●	●	●	●	12 (30)	3.4	6.9	4.9	6.9	8.5	9.8	12	15.5	18.3	22	24	27
●	●	●		●	●	●	●	●	●	16 (40)	3.9	9.2	6.5	9.2	11.3	13.1	16	21	24	29	32	36
●	●	●		●	●	●	●	●	●	20 (50)	4.4	11.5	8.2	11.5	14.1	16.3	20	26	31	37	40	45
			●	●	●	●	●	●	●	24 (60)	4.8	13.9	9.8	13.9	17.0	19.6	24	31	37	44	48	54
			●	●	●	●	●	●	●	28 (70)	5.2	16.2	11.4	16.2	19.8	23	28	36	43	51	56	63
			●	●	●	●	●	●	●	32 (80)	5.5	18.5	13.1	18.5	23	26	32	41	49	58	64	72
			●	●	●	●	●	●	●	40 (100)	6.2	23	16.3	23	28	33	40	52	61	73	80	89
			●	●	●	●	●	●	●	43 (110)	6.5	25	17.6	25	30	35	43	56	66	79	86	96
			●	●	●	●	●	●	●	47 (120)	6.7	27	19	27	33	38	47	61	72	86	94	105
			●	●	●	●	●	●	●	53 (135)	7.2	31	22	31	37	43	53	68	81	97	106	119
			●	●	●	●	●	●	●	10 (150)	7.5	6	4	6	7	8	10	13	15	18	20	22
			●	●	●	●	●	●	●	80 (200)	8.7	46	33	46	57	65	80	103	122	146	160	179
			●	●	●	●	●	●	●	100 (250)	9.7	58	41	58	71	82	100	129	153	183	200	224
			●	●	●	●	●	●	●	158 (400)	12	91	65	91	112	129	158	204	241	288	316	353

캐스터젯 (Casterjet)

특징: 액체와 기체 혼합 형태의 이류체.; 간단한 구조로 이물질 막힘 최소화.; 공기의 소비가 낮다.; 물 유량의 제어 범위가 넓다.; 균일한 물 흐름 분포를 가진다.; 컴팩트하고 다양한 형태로 제작이 가능.

적용: 연속 주조공정의 냉각; 가스 냉각 외 기타

재질: 스테인리스 303 , 316/316L

표준 사양

표준 사양
공기 압력	0.5 ~ 4㎏/㎠
물 압력	0.5 ~ 5㎏/㎠
물 유량	0.5~120 ℓ/min
스프레이각도	40~120°

디스켈링 노즐(Descaling Nozzle)

디스켈링 노즐
(Descaling Nozzle)

특징: 고 충격력으로 균일한 분포.; 내마모성이 우수하다.; 일관된 성능을 제공한다.

적용: 금속표면의 산화물 등의 스케일 제거. (Descaling)

재질: 노즐 팁 : 텅스텐카바이드; 노즐 몸체 및 캡 : 스테인리스; 패킹 : 동; 필터 : 황동 또는 스테인리스

표준 사양

표준 사양
사용 압력	10~250 ㎏/㎠
사용 유량	5.7~28.5 ℓ/min
스프레이각도	27~43° (150㎏/㎠ 일때)
