HOME제품소개스프레이 헤더 / 피팅 셀프 세척 스프레이헤더

스프레이 헤더 / 피팅

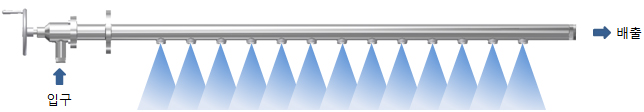

Self Cleaning Spray Headers(셀프 세척 스프레이 헤더)

Disc Nozzle

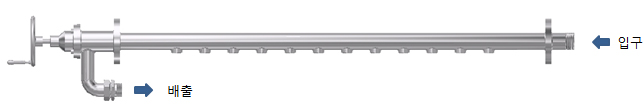

특징: 핸들 휠 작동으로 내부 회전 브러쉬가 짧은 시간에 쉽게 노즐 및 파이프 헤드 내부 이물질 제거.; 운전 중에도 노즐 막힘에 대한 이물질 제거 작업이 가능하다.(청소 비용 절감); 헤드 파이프 내부에 밸브가 부착된 독특한 디자인으로 청소시에 이물질이 토출부로 배출 제거 된다. (정상 운전 중에는 배출이 안 된다.); 다양한 유량 및 압력의 시스템에 적용이 가능하다.; 조건에 따라 입구 및 배출 방향을 반대로 할 수 있다.; 적용 조건에 따른 솔루션 제공. (노즐 유량 선정 및 노즐 배치 , 설치 도면 등)

적용: 세척 - 제지 공정 , 폐수 처리 벨트 및 필터 프레스 ,취수설비 스크린 등; 냉각 (제철 공정 등)

표준 사양: 헤드 파이프 규격 : 1-1/2" ~ 6"; 사용 압력 : 0.5 ~ 60 ㎏/㎠; 스프레이각도 : 0°,30°, 60°, 75°

재질: 스테인리스 304, 316/316L

Disc Nozzle 표준 데이터

Disc Nozzle 표준 데이터
노즐 번호	스프레이 각도 (°) (압력 4㎏/㎠)				오리피스 직경 (mm)	"K" (팩터)	압력에 따른 유량 (ℓ/min)
노즐 번호	0	30	60	75	오리피스 직경 (mm)	"K" (팩터)	1.5 ㎏/㎠	3 ㎏/㎠	5 ㎏/㎠	7 ㎏/㎠	10 ㎏/㎠	20 ㎏/㎠	30 ㎏/㎠	55 ㎏/㎠
1	●		●	●	1.0	0.52	0.64	0.91	1.2	1.4	1.7	2.3	2.9	3.9
1.2	●		●	●	1.2	0.75	0.92	1.3	1.7	2.0	2.4	3.4	4.1	5.6
1.5	●		●	●	1.5	1.0	1.2	1.7	2.2	2.6	3.1	4.4	5.4	7.3
1.8	●	●	●	●	1.8	1.4	1.7	2.4	3.1	3.7	4.4	6.2	7.6	10.3
2	●	●	●	●	2.0	1.8	2.2	3.1	4.0	4.8	5.7	8.0	9.8	13.3
2.2	●	●	●	●	2.2	2.3	2.8	4.0	5.1	6.0	7.2	10.2	12.5	17.0
2.5		●	●	●	2.5	2.9	3.5	4.9	6.4	7.6	9.0	12.8	15.7	21
2.8		●	●	●	2.8	3.7	4.5	6.4	8.2	9.7	11.6	16.4	20	27
3		●	●	●	3.0	4.5	5.5	7.8	10.0	11.9	14.2	20	25	33
3.5		●	●	●	3.5	5.9	7.2	10.2	13.1	15.6	18.6	26	32	44
4		●	●	●	4.0	7.2	8.8	12.4	16.1	19.0	23	32	39	53
4.5		●	●	●	4.5	9.2	11.3	16.0	21	24	29	41	51	68
5		●	●	●	5.0	11.2	13.7	19.4	25	30	35	50	61	83
6		●	●	●	6.0	18.0	22	31	40	48	57	80	98	133
7		●	●	●	7.0	24	29	41	53	63	75	106	130	176
8		●	●	●	8.0	29	35	49	64	76	90	128	157	212

*. 압력에 따른 유량계산 : 유량Q1 (ℓ/min) = K x √압력P1 또는 유량Q2= √(압력P2 / 압력P1) x 유량Q1
