HOME제품소개스프레이 헤더 / 피팅 피팅/파이프 스풀/분배헤더

스프레이 헤더 / 피팅

Thread Ball Fittings(나사 볼 피팅)

특징: 45°범위에서 정확한 스프레이 방향 제어; 몸체 , 볼, 캡 으로 조립; 최대 사용 압력20㎏/㎠

재질: 스테인리스 303, 316/316L , 황동, PVC 기타 주문 소재

BJ-MF
BJ-MM
BJ-AMF
BJ-TMF

파이프 나사규격(PT/NPT)

파이프 나사규격(PT/NPT)
몸체 나사	볼 나사
1/8	1/8
1/4	1/8
1/4	1/4
3/8	1/4
3/8	3/8
1/2	3/8
1/2	1/2
3/4	3/4
1	1
1-1/4	1-1/4

Fittings(피팅)

Nipples (니플)
Sockets (소켓)

Fittings(피팅)
파이프 나사 규격(PT/NPT)	치 수 (mm)
파이프 나사 규격(PT/NPT)	니플(Nipple)				소켓(Socket)
T	D(Min.)	L	H(Min.)	R	D(Min.)	L	H(Min.)	R
1/8	10.5	6.5	15	Radius for Nominal Pipe Size 3/8"~12"	14	6.5	15	Radius fo Nominal Pipe Size 3/8"~12"
1/4	13.8	10	20		18.5	10	20
3/8	17.3	10.5	20		21.5	10.5	20
1/2	21.7	13.5	25		26.5	13.5	25
3/4	27.2	14	28		31.8	14	28
1	34	17.5	35		39.5	17.5	35
1-1/4	42.7	18	36		48.5	18	36
1-1/2	48.6	18.5	36		54.5	18.5	36
2	60.5	19	38		67	19	38
2-1/2	76.3	29	58		82	29	58
3	89.1	30.5	60		100	30.5	60
4	114.3	33	65		125	33	65

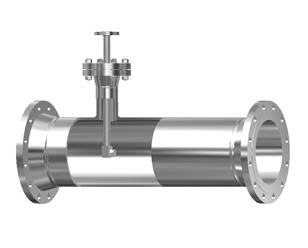

Pipe Spools (파이프 스풀)
Distributors for Spray Nozzle (분배 헤드)
